Äntligen BSI-sensor med global slutare från Sony

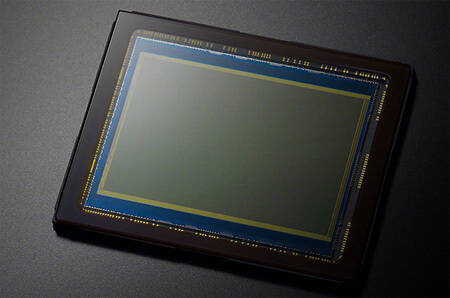

Global slutare i sensorn kommer att underlätta fotografering i framtiden. Sony har presenterat en banbrytande sensor med global slutare och extremt hög uläsningshastighet. Men Sony är inte ensamma om att utveckla globala slutare.
En sensor med global slutare ger flera praktiska fördelar. De kan exempelvis ge blixtsynkronisering med korta slutartider med alla blixtar utan effektförlust. Det behövs alltså inte länge effekslukande tekniker som high speed sync eller hyper sync för att fotografera action med blixt.
En annan fördel är att du slipper krokiga propellrar eller synbarligen böjda golfklubbor. Dagens sensorer har rad- eller kolumnvis utläsning och även om man kommit ganska nära global slutare (som i Sony A9) så har de fortfarande inte varit riktigt globala, utan de har så kallade rullande slutare.
Ytterligare en fördel är helt enkelt att den inte längre behövs någon mekanisk slutare. Kameran blir helt ljudlös utan att det medför några nackdelar för bildkvaliteten.
Nu är det här bara en 1,46-megapixels sensor som Sony presenterat, så knappast något vi snart ser i en kameramodell. Den nuvarande designen är troligen mest intressant för industriella ändamål där till exempel robotar kan ha stor nytta av en mer omedelbar bild av sina omgivningar.
Men det är bara en tidsfråga innan liknande teknik skalas upp till upplösningar som är mer intressanta för oss foto- och videomänniskor. Bland teknikspecarna hittar vi godis som en strömsnål 14-bitars A/D-omvandlare per pixel, kopparbaserad elektronik och supersnabb (660 bilder/sekund) samtidig utläsning från alla eller ett urval av pixlarna. Det här med en A/D-omvandlare per pixel innebär ungefär 1000 gånger fler A/D-omvandlare än i dagens sensorer.
En av de spännande sakerna med stackad sensordesign är att man kan ha en logikdel, alltså en del där beräkningar och annat kan ske, direkt kopplad till varje pixel. Något som i det här fallet bland annat används för att ha en A/D-ovnadlare i varje pixel.
Här ser du till vänster mer i detalj hur den kopparbaserade kretstekniken ser ut i genomskärmning, och till höger ser du en beskrivning av de två lagren i sensorn som helhet.
Det är värt att påpeka att det här definitivt inte är den första sensorn med global slutare. Både Sony och Canon använder sådana i videokameror sedan flera år tillbaka. Canon visade upp en ny 5 megapixels sensor med global slutare på CES nu i januari. Men de har också globala slutare i kameror som Eos C700 GS PL, och Sony har sedan flera år videokameror med global slutare som deras F55. Och faktum är att många gamla CCD-sensorer ofta hade globala slutare.
Problemet med de nuvarande sensorer med globala slutare är att de ofta fått offra andra bildmässiga egenskaper för att uppnå global slutare. Gamla CCD-sensorer kunde ge ganska förfärliga högdagrar när du använde elektronisk slutare (fråga till exempel ägare till Nikons D70 och D70s). De nuvarande CMOS-sensorerna med global slutare uppnår oftast det med vad som i praktiken är en död lagringspixel bredvid varje aktiv bildpixel, vilket försämrar prestanda.
Den stora nyheten här är att detta är den första CMOS BSI-sensorn med global slutare och som inte verkar ge några nämnvärda bildmässiga nackdelar jämfört med andra CMOS BSI-sensorer. Och sådana fungerar ju uppenbarligen ganska bra. Vill man vara mer tekniskt specifik är en mycket stor nyhet att Sony lyckats bygga in en A/D-omvandlare i varje pixel, vilket ingen annan lyckats mer tidigare.
Dessutom öppnar den här designen och dess extrema prestanda upp för mycket intressanta möjligheter inför framtiden. Men man kan till exempel tänka sig en design där det finns en möjlighet att lagra laddning i varje pixel. Då skulle man kunna skapa pixlar med enormt hög FWC (Full Well Capacity), vilket i sin tur skulle ge enormt högt dynamiskt omfång. Inga mer klippta högdagrar helt enkelt.
En annan bonus är ju den enormt höga utläsningshastigheten på 660 utläsningar per sekund. Det borde till exempel kunna ge förbättrade autofokusprestanda och bättre sökarupplevelse. Ett annat sätt att utnyttja den snabba utläsningen skulle vara att göra flera utläsningar under en exponering på till exempel 1/125 sekund. Det skulle i praktiken kunna ge HDR under en enda exponering. Sedan kan du potentiellt lägga samman ännu fler utläsningar under längre exponeringar och då uppnå en mycket effektiv stabilisering. Som ett inbyggt stativ.
Även andra jobbar med global slutare

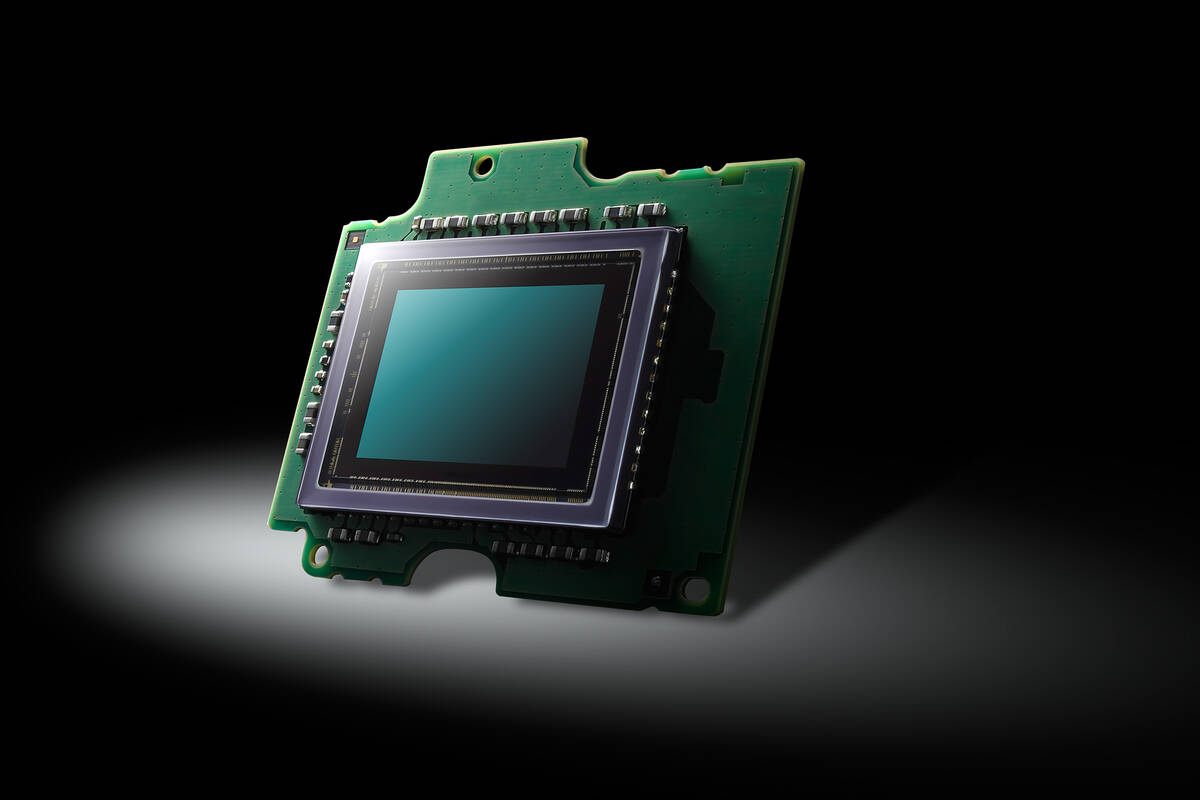

Det här är ju inte de enda tekniknyheterna på sensorfronten. Panasonic har, till slut, verkar ha komma en bit på väg med sin ambitiösa satsning på organiska sensorer. De utlovar också global slutare, men det är en i grunden helt annan teknik än Sony-sensorn.
En uppenbar skillnad är att den tekniken än så länge verkar ha ett max på 60 utläsningar per sekund, medan den nya Sony-designen klarar mer än tio gånger så många. Plus att Panasonic-designen paradoxalt nog inte lämpar sig så bra för små tätpackade sensorer (som i mobiltelefoner) vilket i nuläget troligen gör den mycket mindre ekonomiskt intressant.
Man kan säga att det Panasonic gjort är att de byggt in ett supersnabbt gråfilter direkt i sensorn. Så snabbt att det kan fungera som slutare. Själva utläsningen sker sedan rad- eller kolumnvis precis som vanligt. Det är en skillnad mot Sonys design där själva utläsningen är global.
Ytterligare en spelare när det gäller globala slutare är Samsung som redan 2015 presenterade teknik för global slutare med BSI-teknik, men de har ännu inte skapat en färdig sensor utifrån de patenten. Nu siktar de numera antagligen mer på mobilkameror eller industrisensorer, men det intressanta är att alla som arbetar med sensorer verkar sikta på det här med globala slutare.
Läs mer om hur sensorer fungerar i vår fotokola.
